Блочно-модульная котельная теплопроизводительностью до 500кВт

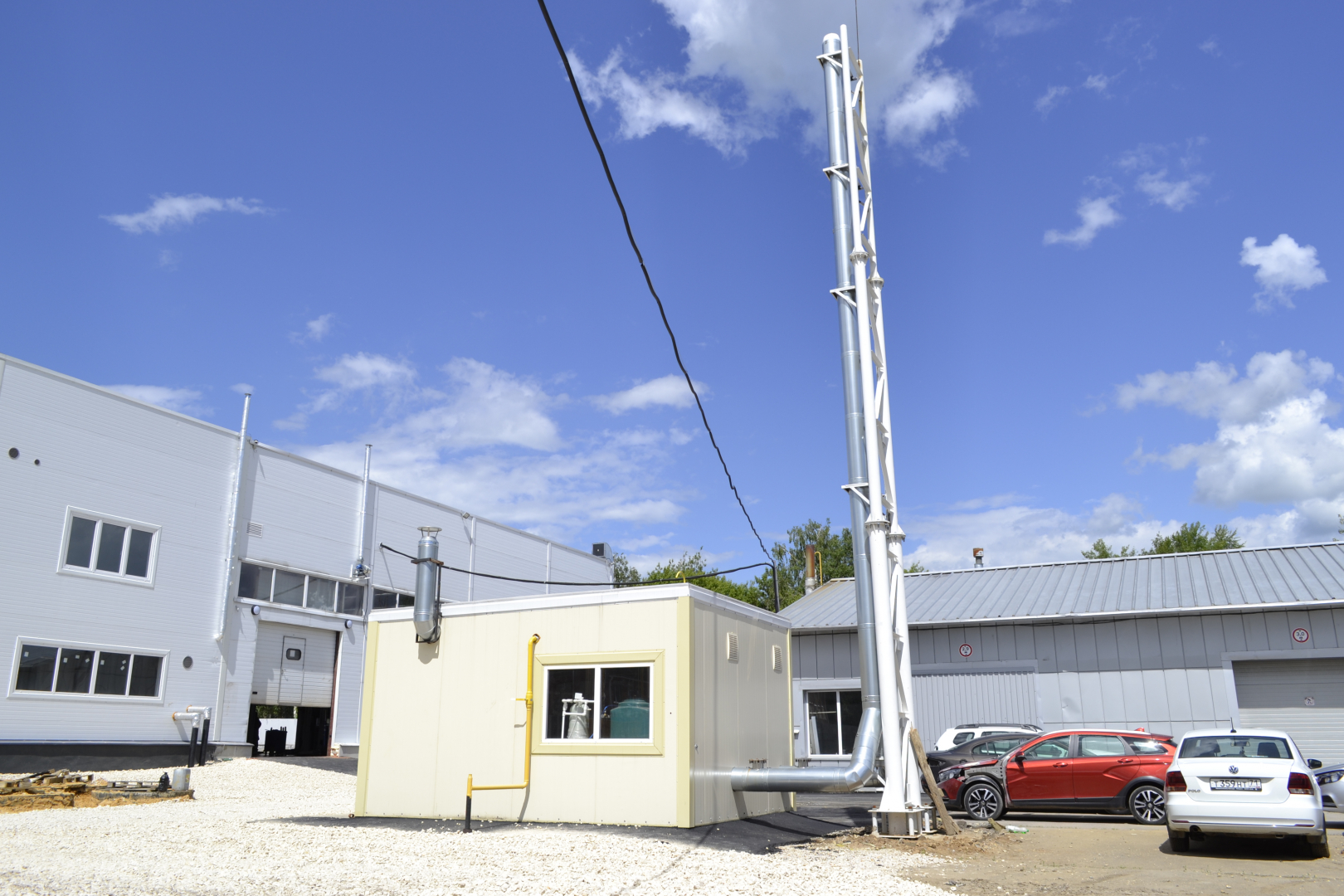

Котельная предназначена для теплоснабжения и горячего водоснабжения автосалона АВТОКЛАСС в г.Новомосковск Тульская область.

Транспортабельная котельная установка ТКУ-РП 400ВГО осуществляет выработку тепловой энергии путем нагрева теплоносителя, температурой до 95 ОС
Номинальная теплопроизводительность ТКУ 0,5 МВт
Вид топлива природный газ ГОСТ 5542-2014 «Газы горючие природные промышленного и коммунально-бытового назначения. Технические условия» Q=33,92МДж/м3 Давления подключения газа до 0,005 МПа

Расход газа
                        природного газа котельной минимум 53,7 м3/ч. максимум 16,1 м3/ч.
Котельная установка полной заводской готовности в составе

Котельное оборудование производства ICI Caldaie марки REX 9 Италия 2 шт моноблочные трехходовые котлы средней мощности цилиндрического горизонтального типа с инверсией пламени в топке и тремя газоходами котлового блока. Автоматизированные жаротрубно-дымогарные котлы с реверсивным прохождением продуктов сгорания топка приварена к задней стенке котлового блока. Используется принцип трехходового реверсивного прохождения продуктов сгорания. Предназначены для производства воды с максимальной температурой до 115 °С в составе котельных для теплоснабжений зданий, сооружений. Топки адаптированы под большинство наддувных горелок отечественного и импортного производства. В конструкции используются турбуляторы. Внешняя обечайка укрыта изолирующим слоем из стекловаты толщиной 60 ÷ 80 мм, который в свою очередь защищен тканью из минеральных волокон. Срок службы котлов, заявляемый производителем, при соблюдении правильных условий эксплуатации и соблюдении режима химической подготовки воды до 25 лет.

Горелочное оборудование FBR S.p.A. (Италия).

Одноступенчатые прогрессивные газовые горелки серии F.B.R. (Италия) (2 шт.) комплектуются газовой рампой и всей необходимой автоматикой. Управление факелом при помощи электрода зажигания и ионизации.

Горелки имеют моноблочную конструкцию корпуса со встроенным воздушным вентилятором и пульт управления, смонтированный на корпусе горелки, что обеспечивает максимальную компактность и удобство в процессе обслуживания. Электрический сервопривод , который воздействует пропорционально на заслонки регулирования расхода воздуха горения и на газовый дроссельный клапан, использует кулачок с варьируемым профилем, который позволяет улучшить показатели уходящих газов и достичь эффективного горения.

Оптимальный уровень оснащения приборами и средствами обеспечения безопасности. Система автоматизации котельной состоит из системы автоматики безопасности и регулирования котла, системы общекотельной автоматики и системы диспетчерского контроля.
Котлоагрегат и вспомогательные оборудование оснащены, в соответствии с действующими нормами и правилами, необходимыми средствами технологической защиты, отключающими оборудование при аварийных ситуациях, а также средствами сигнализации отклонения технологических параметров от нормы.
Управление и диспетчеризация котельной организованы на базе ПЛК.


Для обеспечения режима работы котельной без постоянного присутствия обслуживающего персонала предусмотрена система диспетчерского контроля на ЖК экране шкафа управления котельной а также путем передачи информации посредством передачи информации через ethernet в облако Owencloud и удаленный мониторинг работы котельной установки (бесплатно программа на смартфоне пользователя и на ПК оператора) и обеспечивает расшифровку, отображение и запоминание прямой информации с выдачей сигнала на активный экран щита автоматизации котельной в составе ПЛК по следующим основным параметрам:

- неисправность технологического оборудования;
- проток в трубопроводе;
- загазованность по CH;
- загазованность по СО;
- срабатывание клапана-отсекателя газа на вводе в котельную;
- пожар в котельной;
- отсутствие электропитания котельной;
- авария котлов;
- авария насосов(защита насосного оборудования по току(термореле));
- мин давление теплоносителя;
- макс давление теплоносителя;
- отклонение давление газа;
- контроль доступа в котельную
- температура воды котловой контур
- температура воды теплоносителя сетевой ТМ контур 80/60^OC;
- температура воды ГВС контур 95/70^OC;
- положение подпитки
- давление ХВС

Предусмотрен автоматический режим работы с возможностью перехода в ручной режим.

Не требует постоянного присутствия персонала.

Погодозависимое регулирование.

Качественное регулирование теплоносителя.

Пожарно Охранная сигнализация, контроль доступа.


Модули тепломеханические

Котловой модуль с функцией защиты от перекоса температур

Сетевой (модуль теплоснабжения) Реализована независимая схема подключения сети теплоснабжения. Температурный график отопительного контура ТМ 80/60^OC
Теплообменные аппараты пластинчатого типа (100% резервирование. запас поверхности 15-25%) на раме материал платин ASI 316 нержавеющая сталь материал прокладок этилен-пропилен тройной сополимер Т=160^OC Качественное регулирование теплоносителя. Позиционный клапан.

ГВС (модуль горячего водоснабжения)
Теплообменные аппараты пластинчатого типа (100% резервирование. запас поверхности 15-25%) на раме материал платин ASI 316 нержавеющая сталь материал прокладок этилен-пропилен тройной сополимер Т=160^OC Качественное регулирование теплоносителя. Позиционный клапан.

Бак Запаса ГВС 0,9 м³

Узел учета расхода газа коммерческий(с электронным корректором по давлению и температуре уставится в шкаф на наружной стене ТКУ).

Счетчик холодной воды Экомера

Электросчетчик в составе электрощита

Модули ТКУ оборудованы окнами,дверями, оборудуется инженерными сетями и системами, так ими как внутренняя электропроводка, водопровод, канализация, вентиляция, охранная и пожарная сигнализация.

Система приточной вентиляции обеспечивает приток воздуха в количестве, необходимом для нормальной работы котлоагрегатов в соответствии с нормами, при кратности воздухообмена более трехкратного

Отопление и вентиляция.
Котельная снабжена системой вентиляции, водо проводом, канализацией.
Поддержание внутренней расчетной температуры в котельном зале в пределах tB> +5°С осуществляет за счет теплоизбытков от технологического оборудования и трубопроводов. Теплоизоляция труб не предусмотрена. Вентиляция - естественная, с поступлением приточного воздуха через воздухозаборные решетки в стенах и удалением воздуха из верхней зоны через воздуховод, поднятый над крышей здания по стене.
