ТКУ 02ПГ (пар 2 тонны)

Котельная паровая предназначена для подачи пара на пищевое производство в г.Тула.

Транспортабельная котельная установка ТКУ-РП 02ПГ полная/полезная мощность 562/511 кВт осуществляет выработку 2 т/ч насыщенного пара, температурой до 175⁰C давление до 0,07 МПа

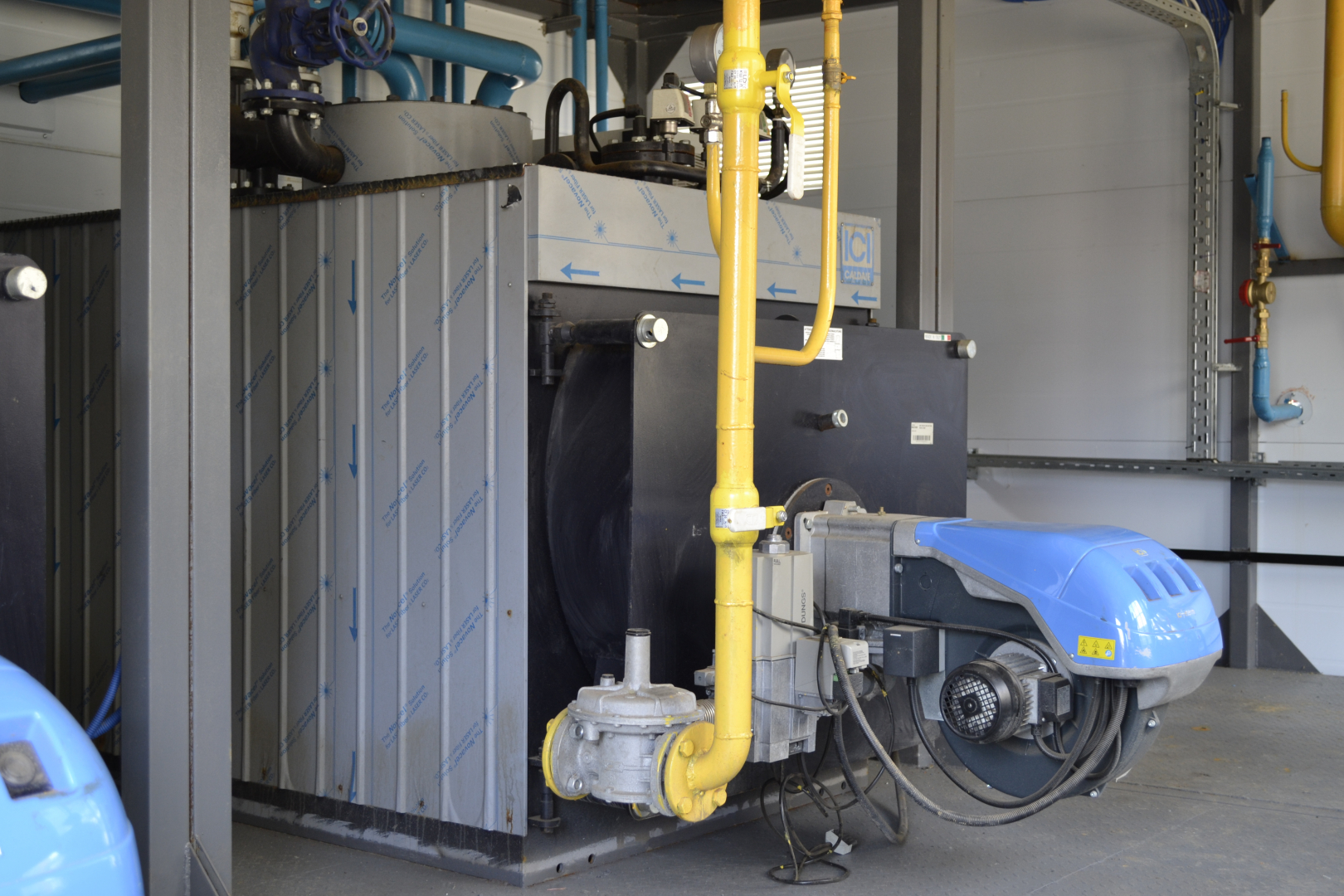

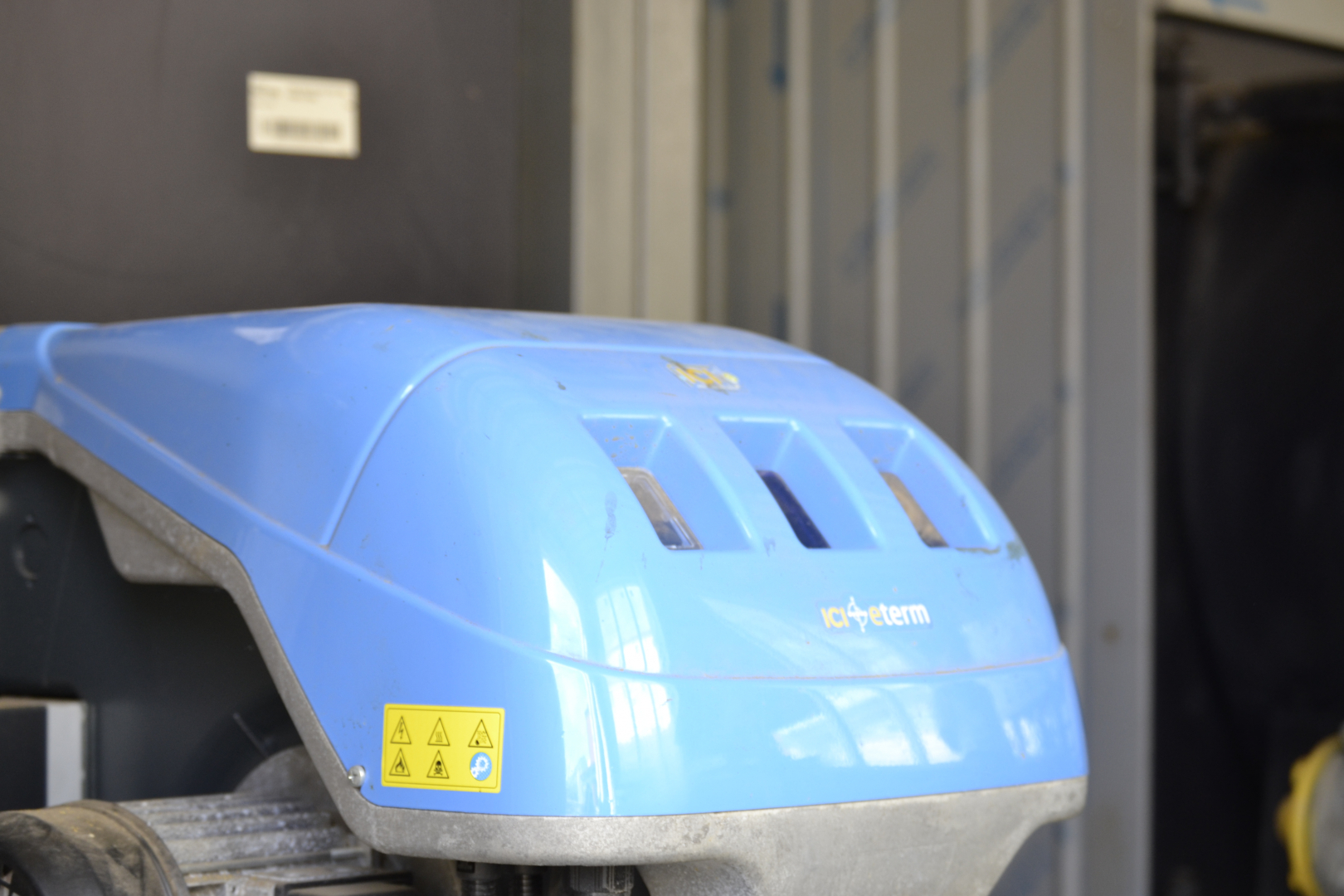

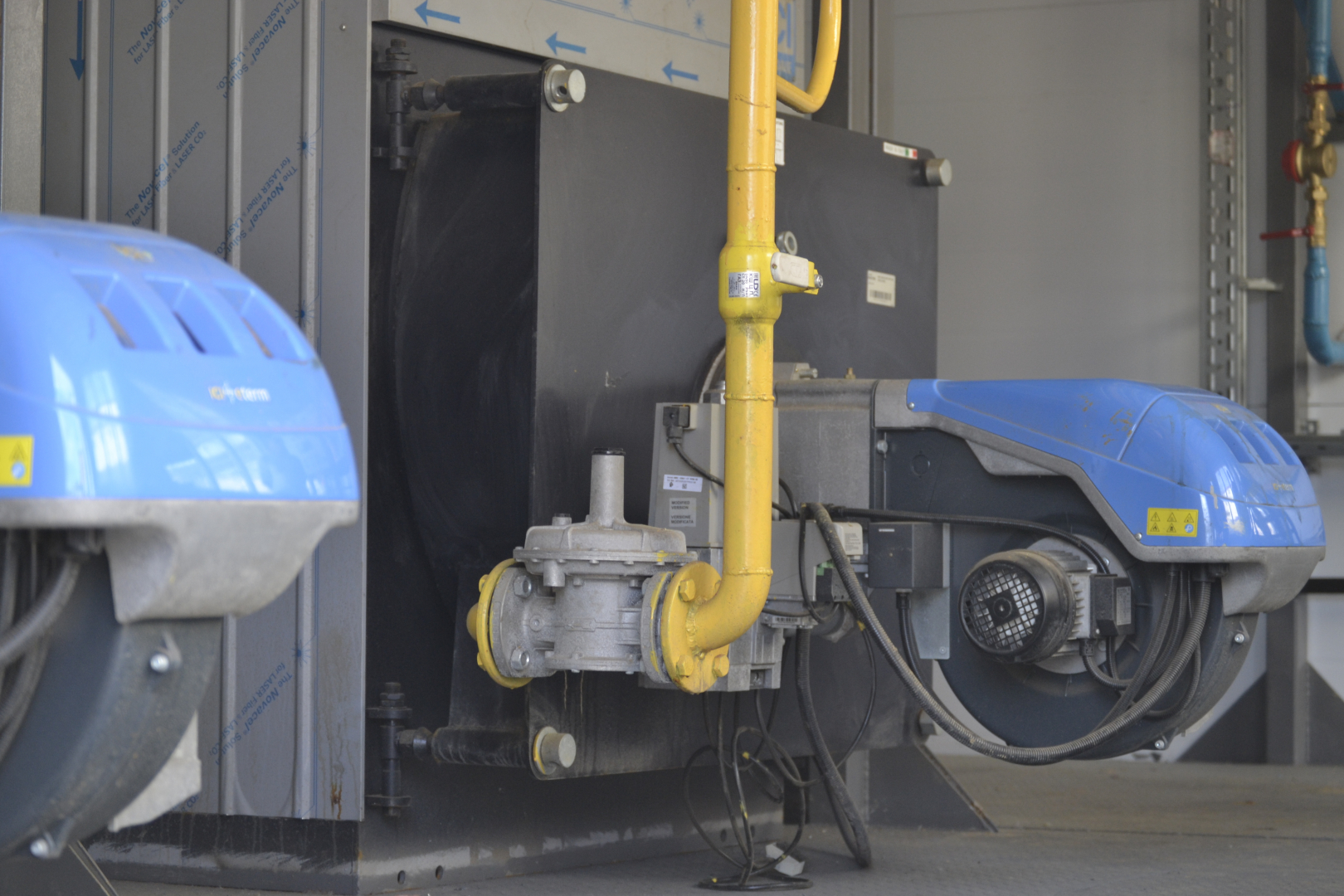

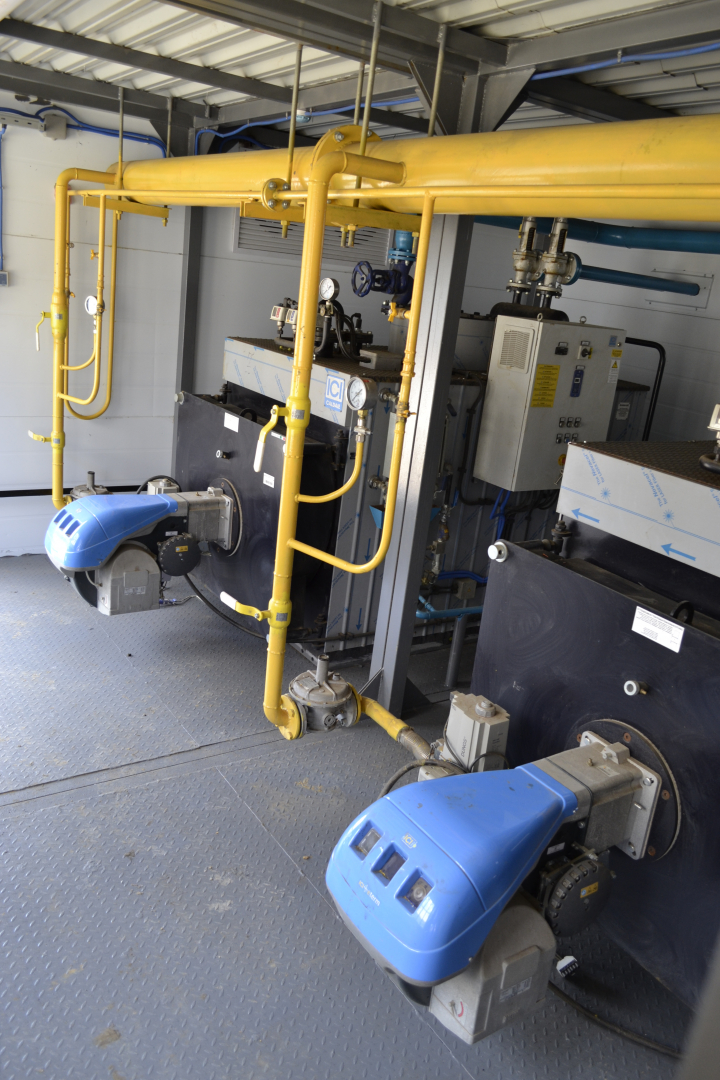

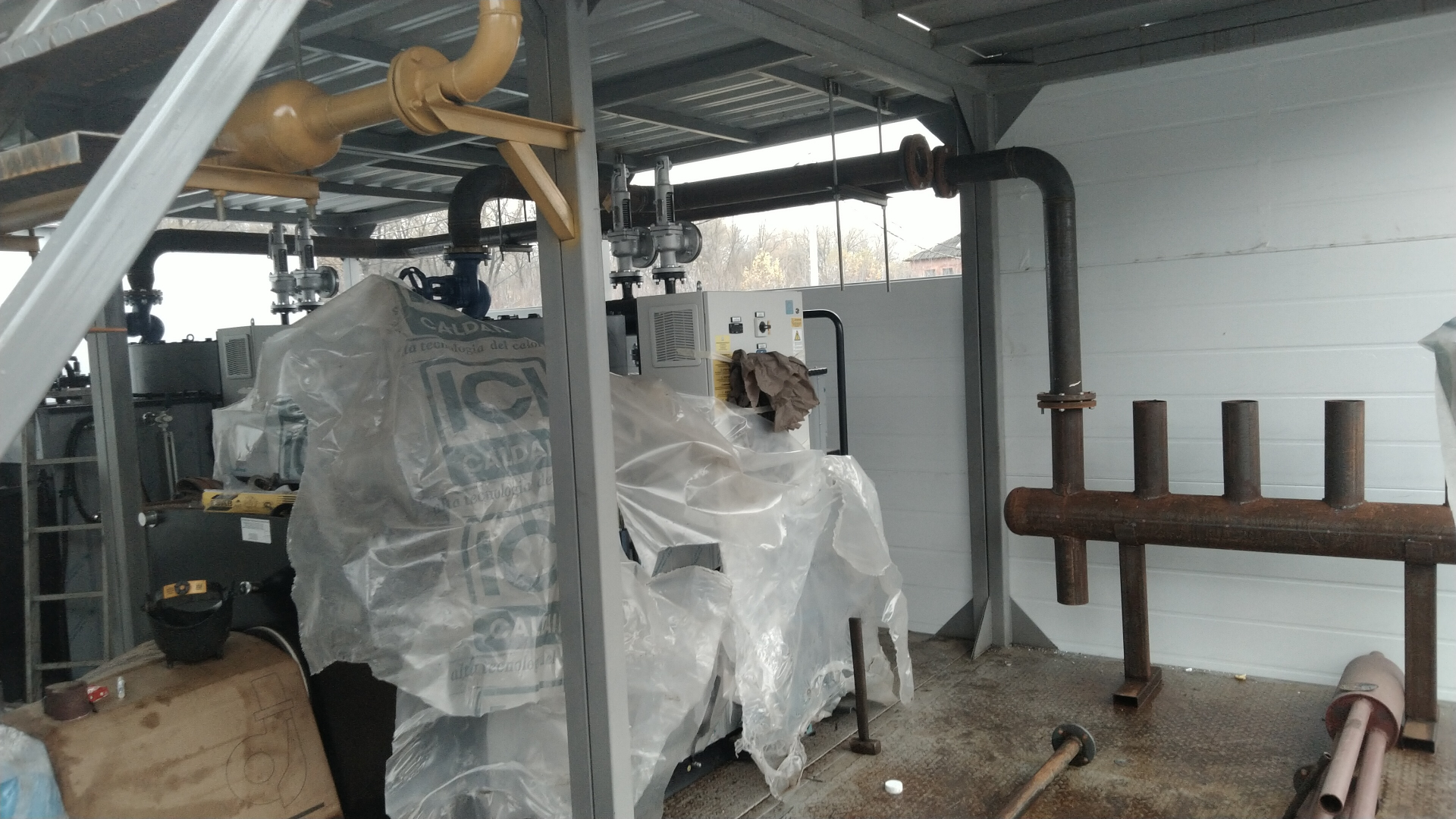

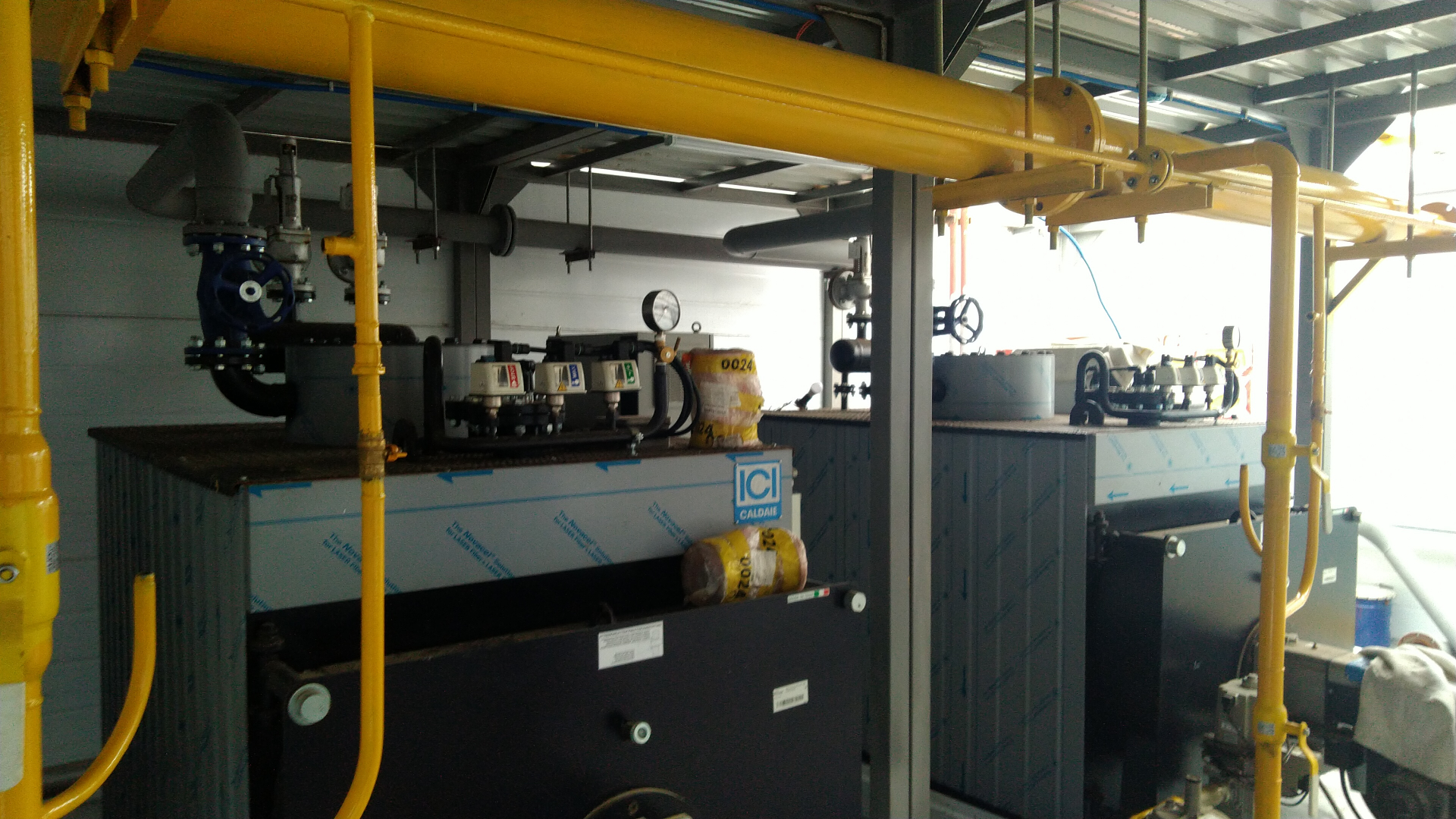

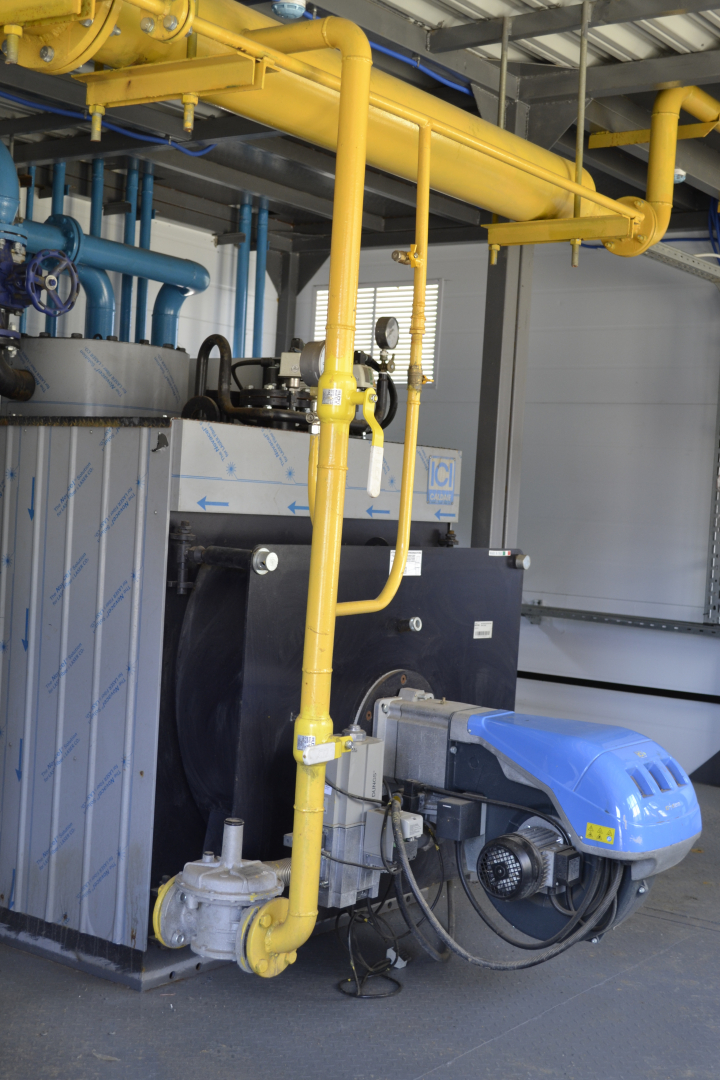

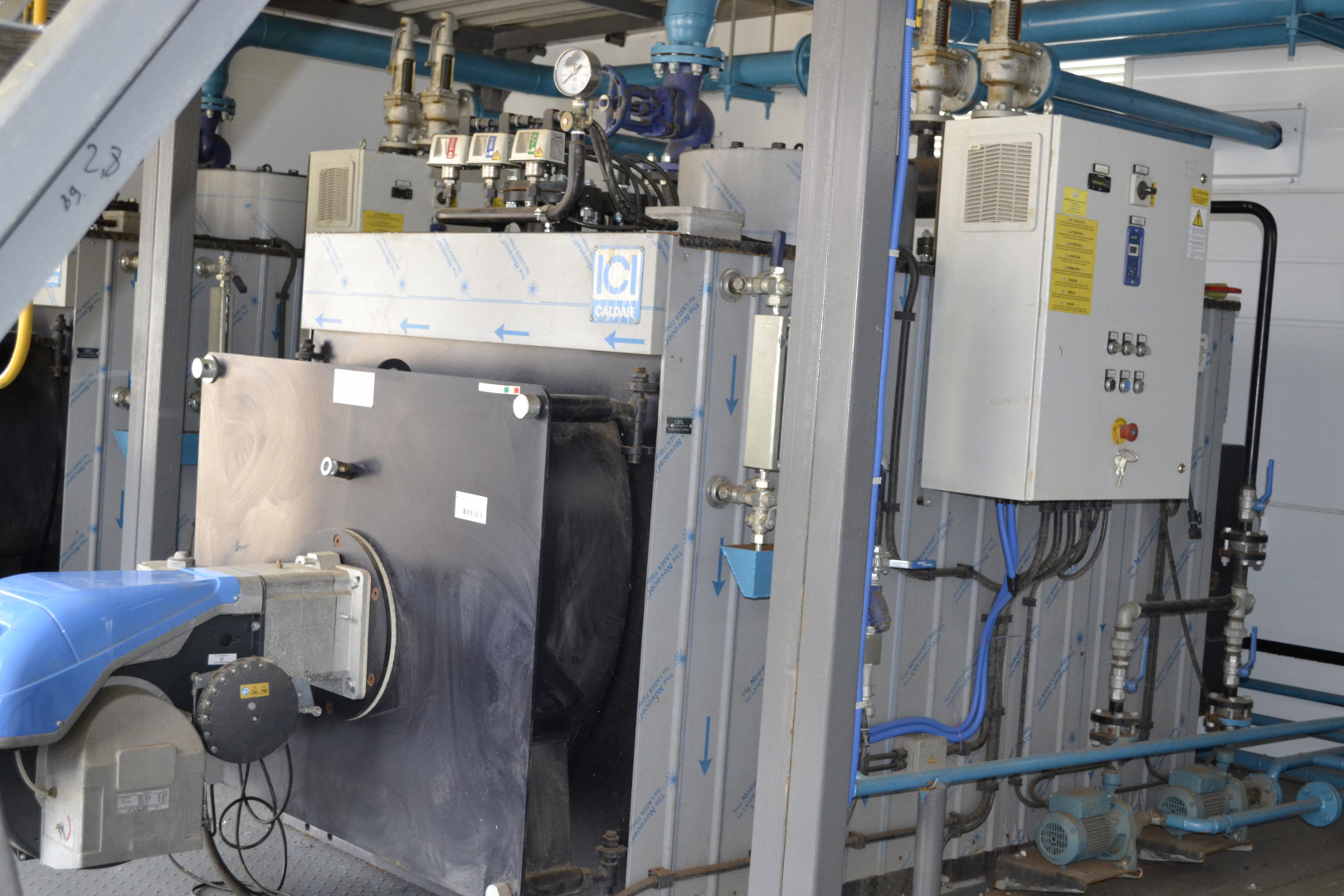

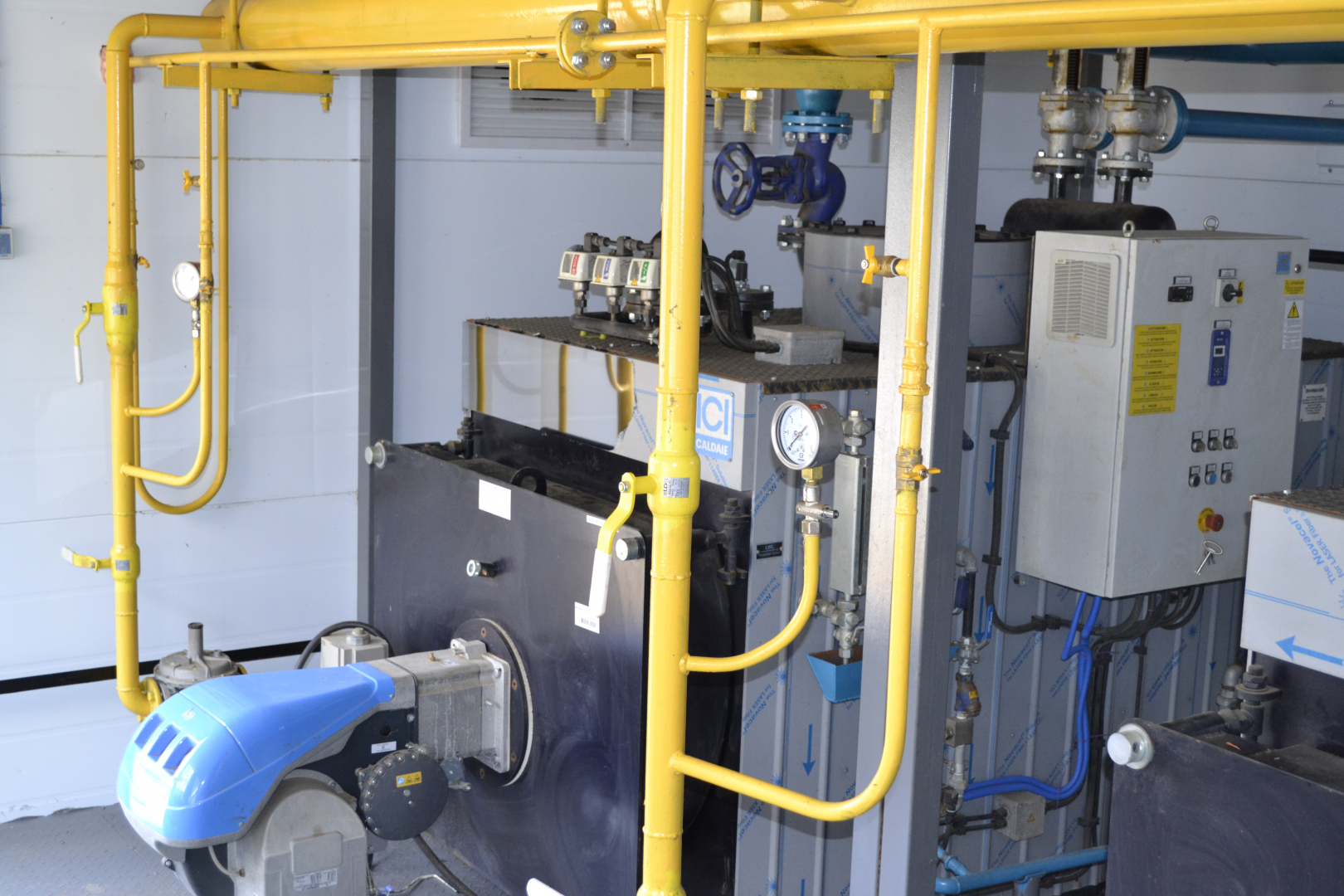

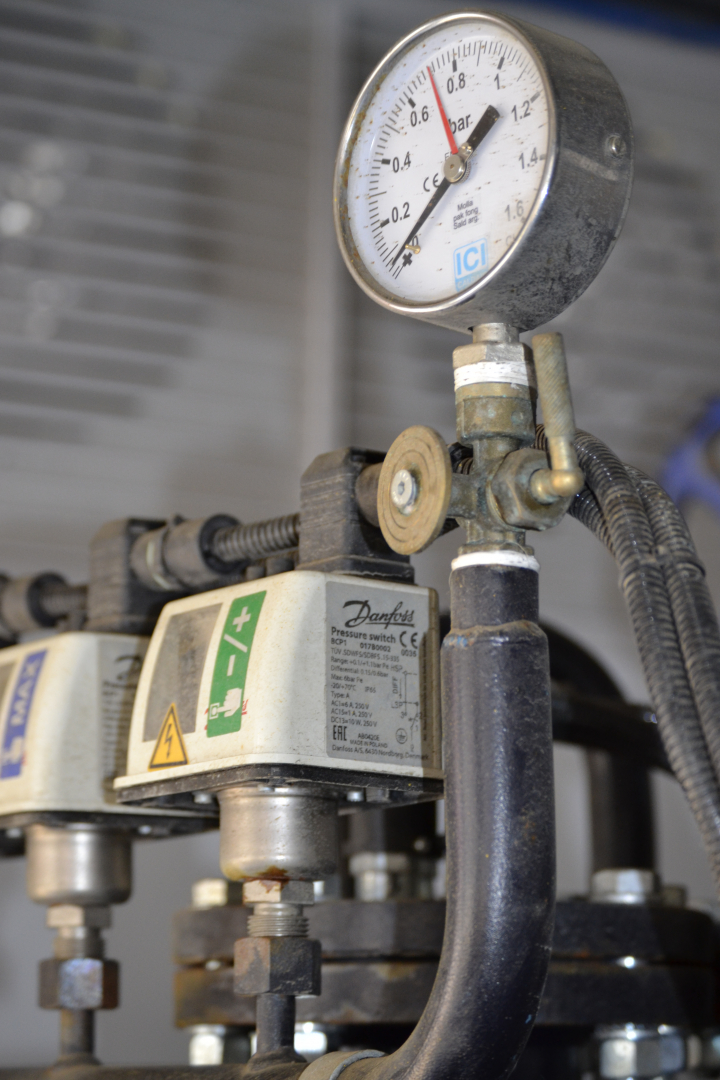

Котельная установка полной заводской готовности. Котельное оборудование ICI Caldaie СТАЛЬНОЙ ДВУХХОДОВОЙ ГАЗОТРУБНЫЙ КОТЕЛ ГОРИЗОНТАЛЬНОГО ТИПА. Прогрессивная газовая горелка RIELLO (Италия). Горелки имеют моноблочную конструкцию корпуса со встроенным воздушным вентилятором и пульт управления, смонтированный на корпусе горелки, что обеспечивает максимальную компактность и удобство в процессе обслуживания. Электрический сервопривод M , который воздействует пропорционально на заслонки регулирования расхода воздуха горения и на газовый дроссельный клапан, использует кулачок с  варьируемым профилем, который позволяет улучшить показатели уходящих газов и достичь эффективного горения.

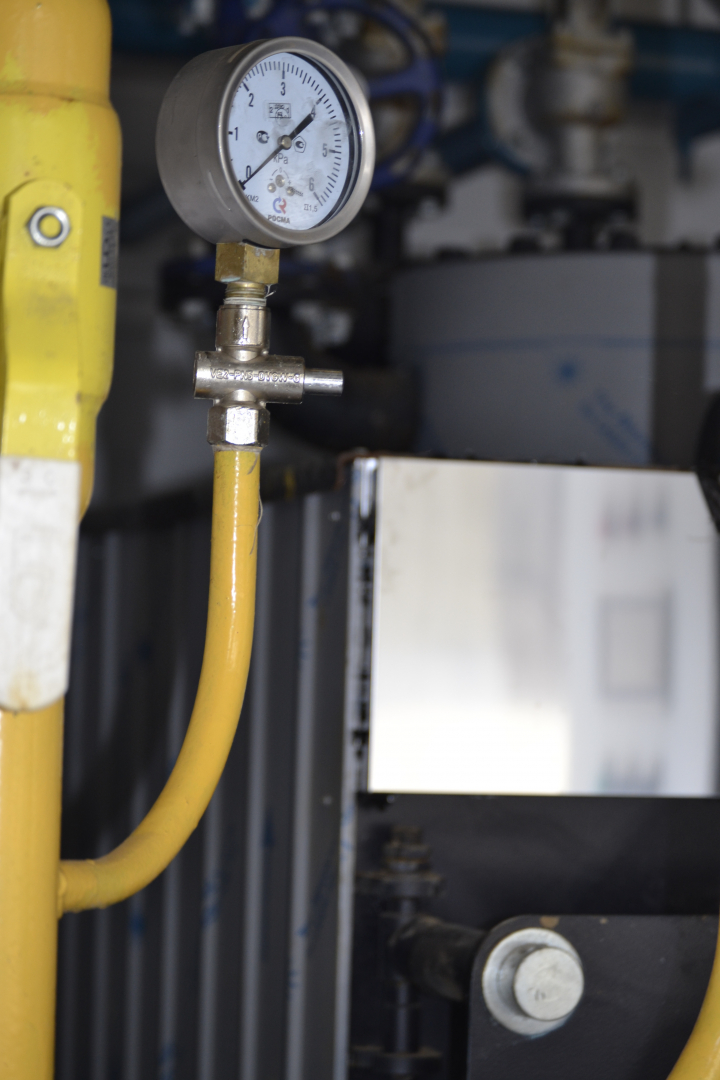

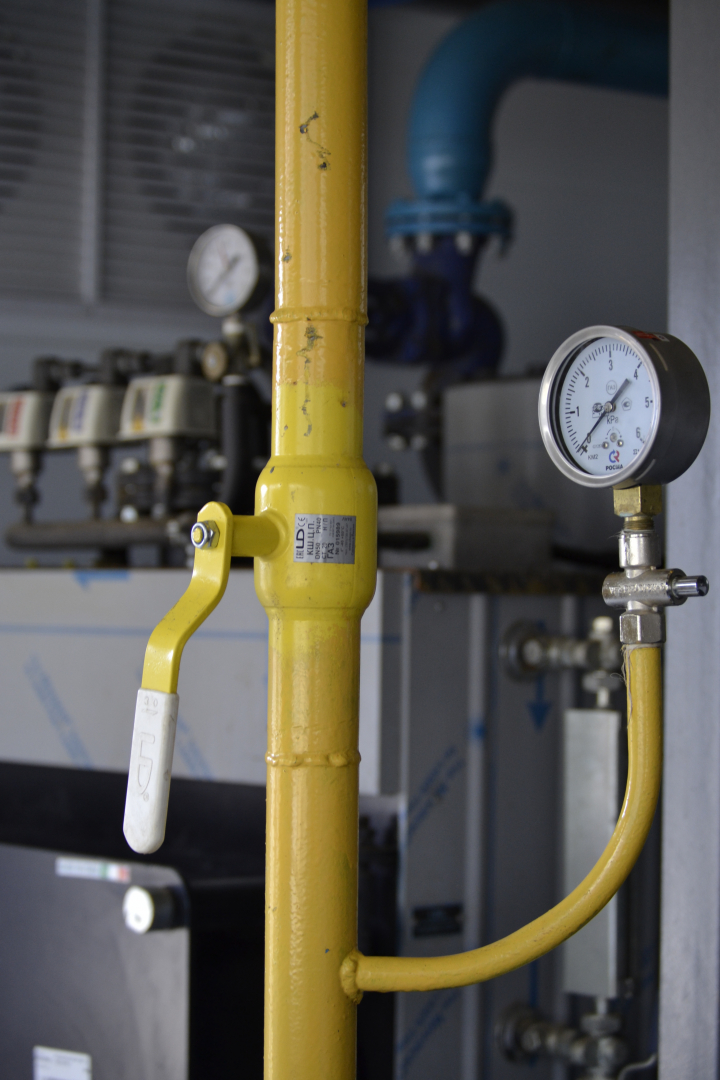

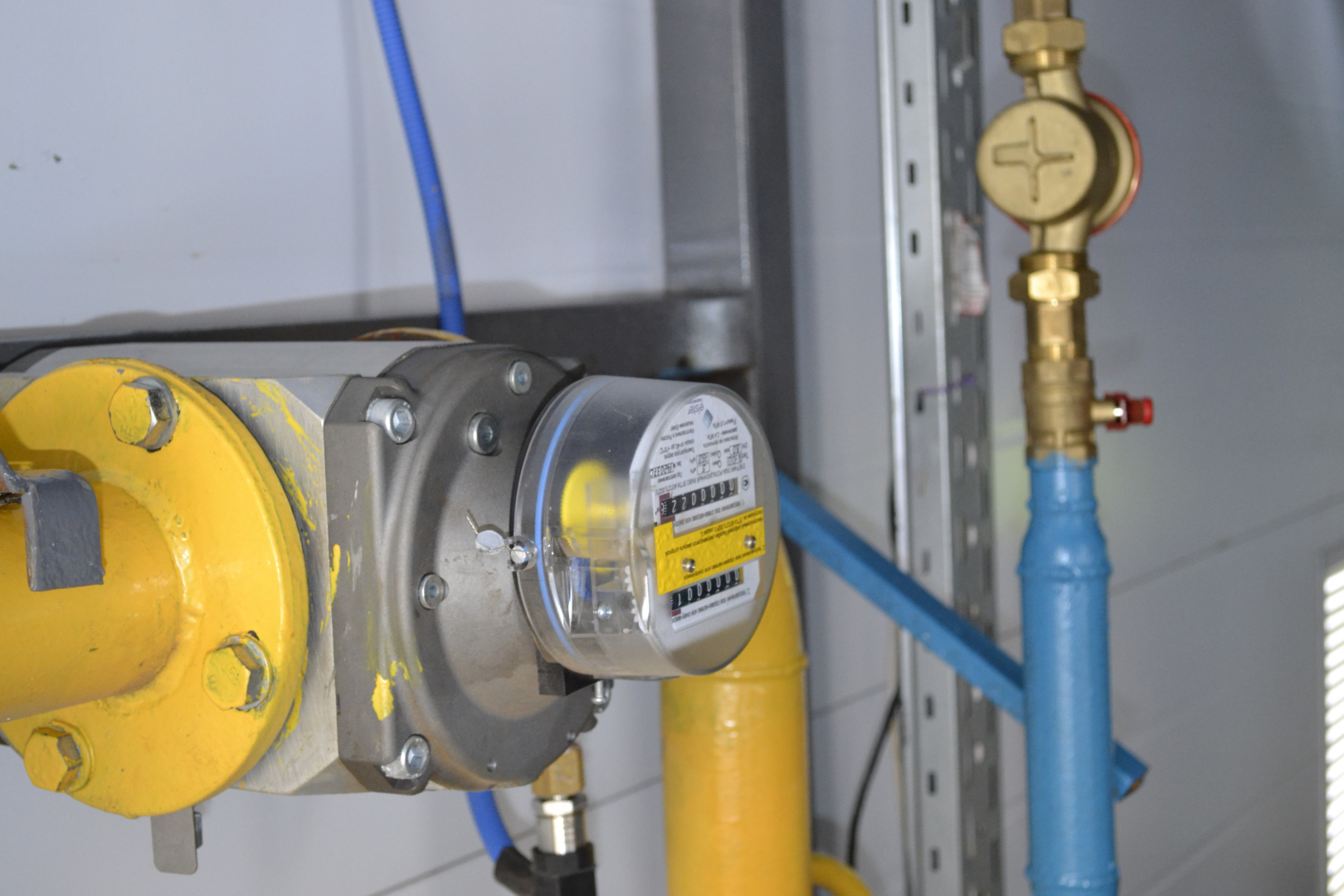

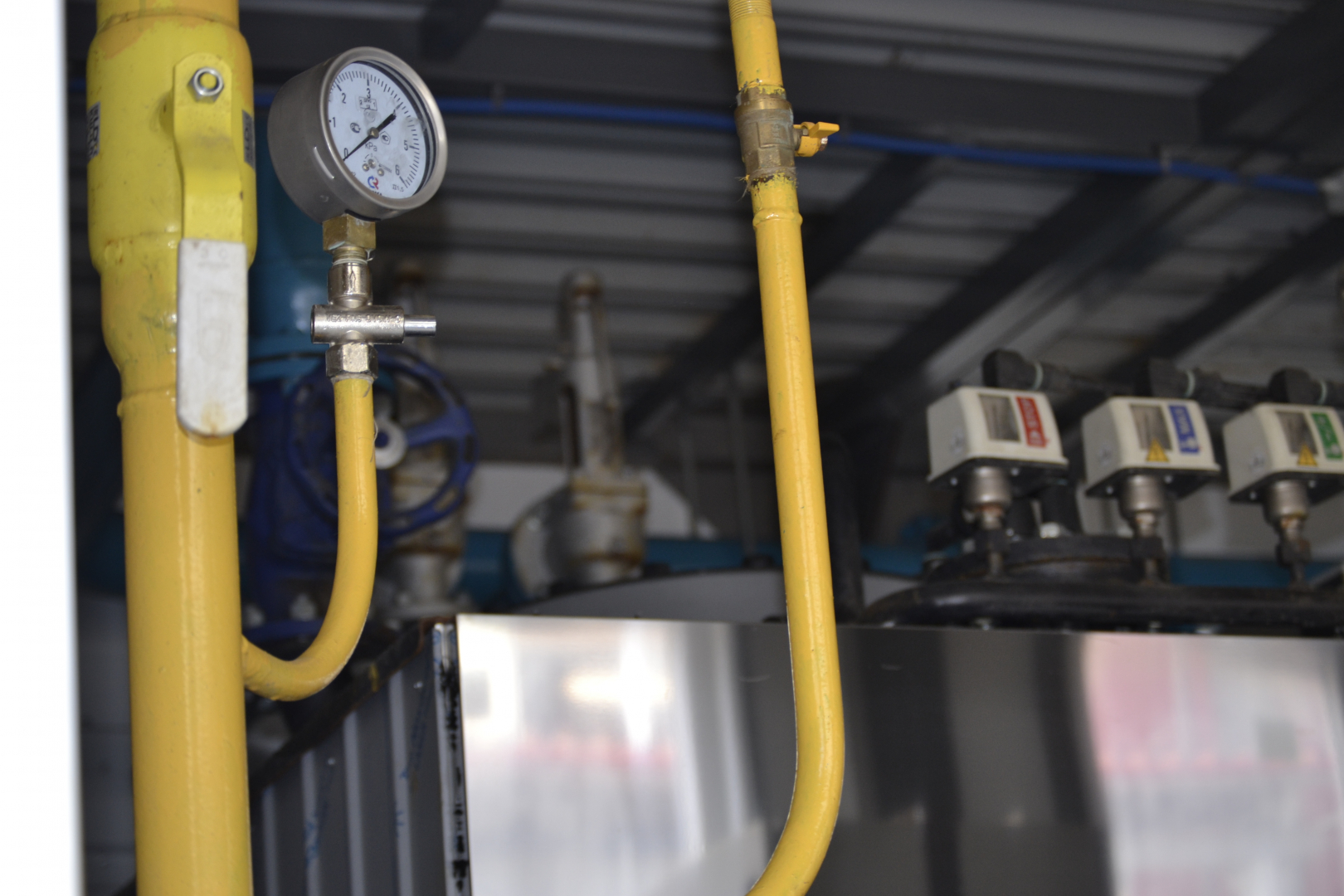

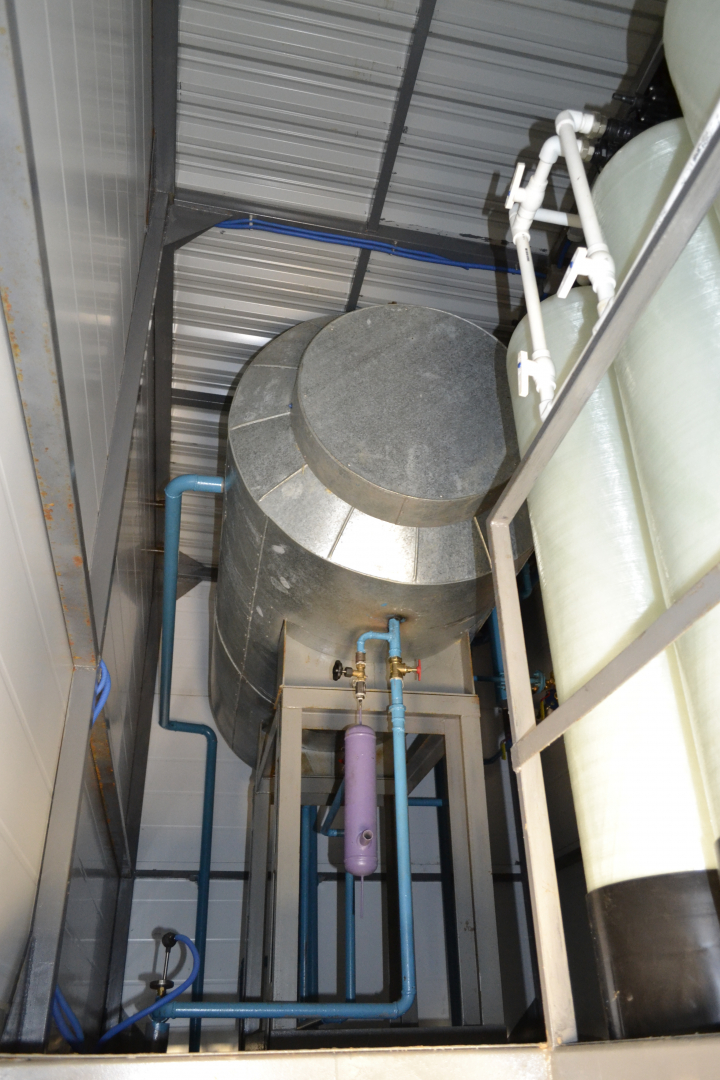

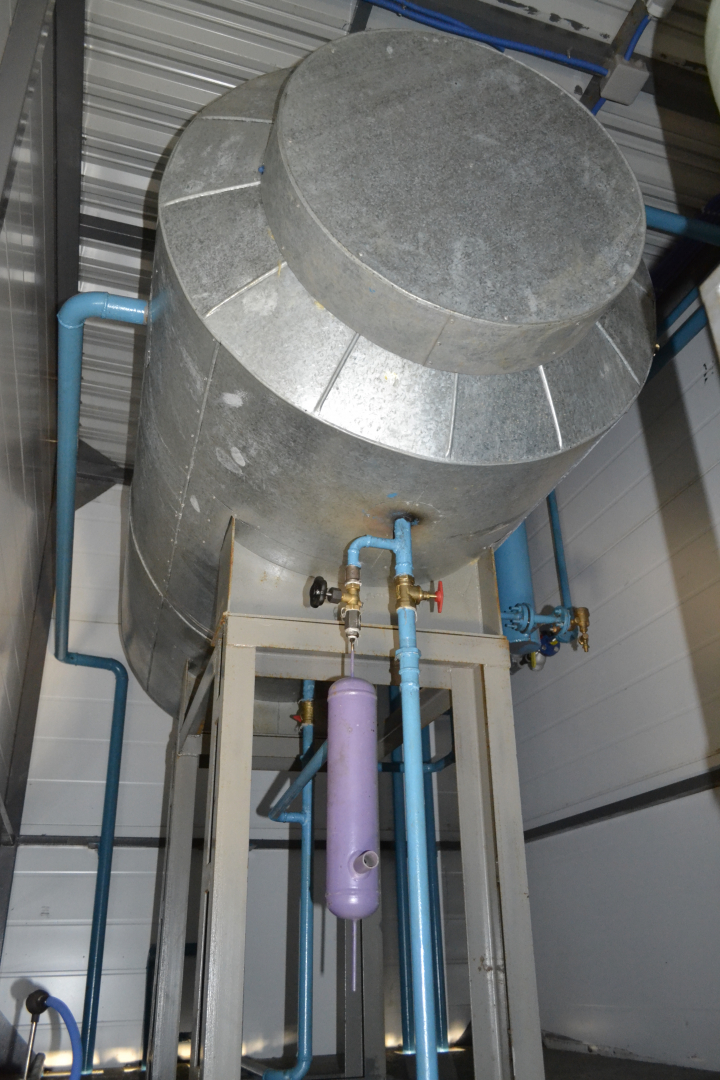

Внутренний газопровод сети газопоребления котельной в т.ч. счетчик расходомер газа без корректора по давлению и температуре, электромагнитный клапан аварийного отсекания подачи газа, всей необходимой запорной и регулирующий арматуры, АГСВ, продувочный газопровод Водоподготовка. Деаэратор атмосферного типа ДА производительностью 0,9-3,6 т/ч для удаления газов, способствующих коррозии (кислорода и свободной углекислоты) из питательной воды паровых котлов. Имеет три ступени системы дегазации.
Две ступени размещены в деаэрационной колонке: первая ступень - струйная, вторая - барботажная. В деаэраторном баке размещена третья дополнительная ступень в виде затопленного барботажного устройства.

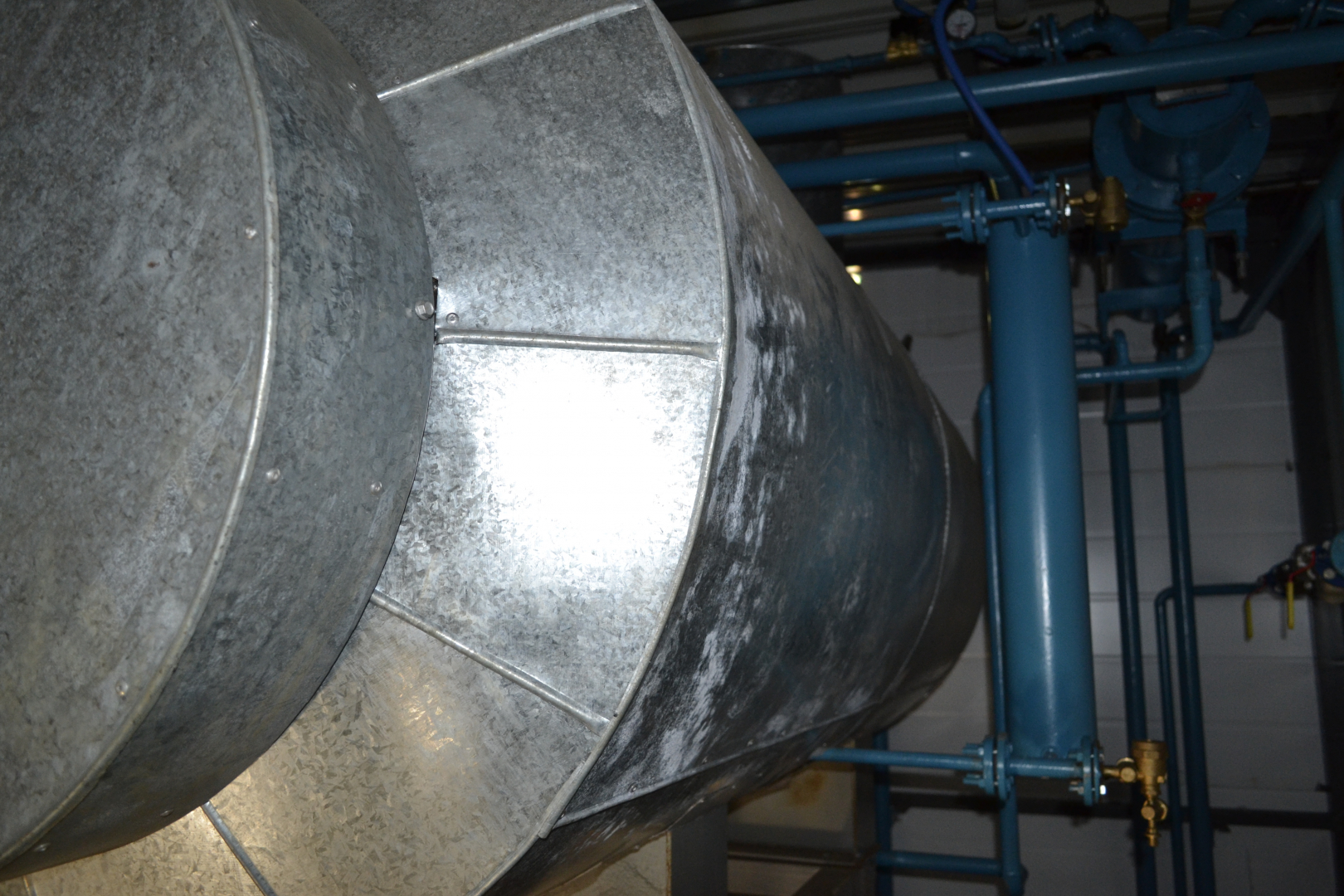

Для контроля за превышением уровня воды в баке и защиты от гидравлических ударов устанавливается предохранительное устройство, назы-ваемое также гидрозатвор. Лишняя вода из бака через сливной патрубок отводится в гидрозатвор, а из него в дренаж. Для контроля за нижним уровнем воды устанавливают визуальные (водоуказательные стекла) или автоматические приборы (датчики), посылающие сигналы на щит авто-матики. Регулировка температуры производится в автоматическом режиме посредством регулирования клапаном расхода пара. Деаэраторный бак БДА-1,2, Колонка ДА-3, Гидрозатвор ДА 1-3, Охладитель выпара ОВА-1М, Указатель уровня Визир. Охладитель выпара ОВА-1 применяется для подогрева питательной воды перед подачей ее в деаэрационную колонку для прохождения процесса термической деаэрации

Щит автоматики деаэратора с функцией передачи аварийных сигналов на оператора и мониторинга работы деаэратора контролируемые парате-тры, температура, уровень(4 указателя уровня, давление в деаэраторе, Клапан запорно-регулирующий с электроприводом на воду – 1 шт. Клапан запорно-регулирующий с электроприводом на пар – 1 шт., Клапан предохранительный – 1 шт., Емкостной датчик уровня с измерителем – 1 шт., Датчик давления - 1 шт.

Шкаф ДЭ выполняет индикацию текущих значений уровня воды в баке и давления пара, поддержание заданных значений уровня воды и давле-ния пара, изменение настроек регуляторов для оптимизации режима работы деаэратора, ручное дистанционное и по месту управление регулирующими органами, выдачу предупредительного сигнала в случае выхода параметров за допустимые пределы, корректировку порогов срабатывания предупредительной сигнализации, исключение параметров, сигнализация отклонений которых не требуется в настоящее время, возможность калибровки измерительных каналов для использования других первичных преобразователей, возможность установки актуальных даты и времени, фиксацию нештатных ситуаций в журнале систем.

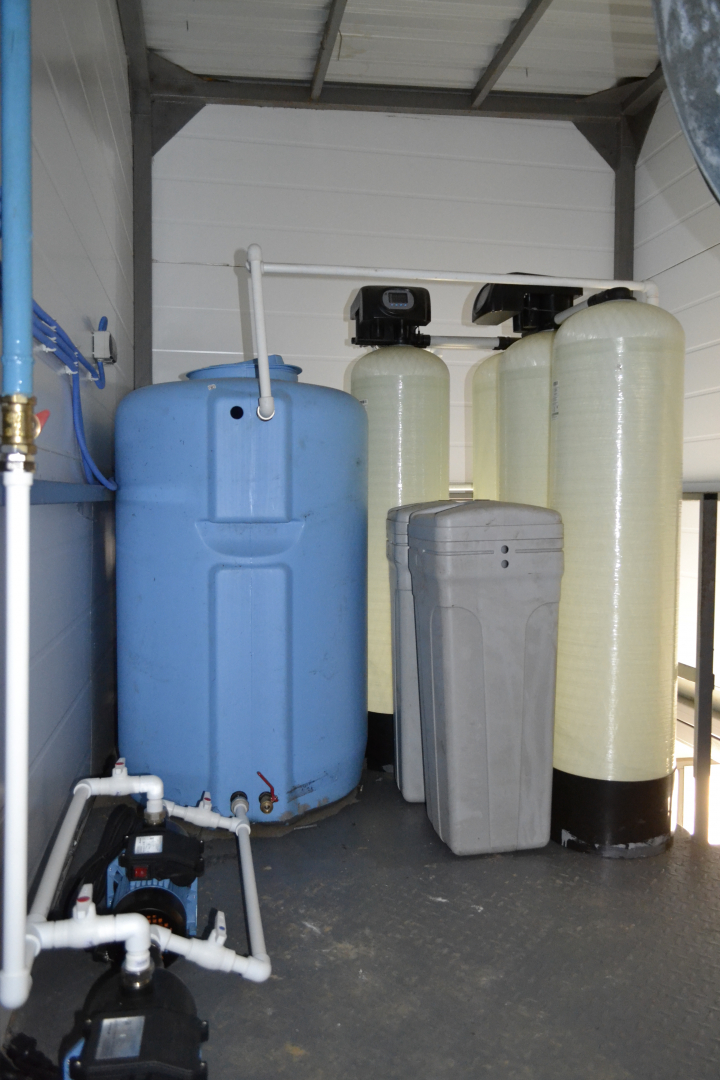

Двухступенчатая автоматическая система водоподготовки производительностью до 2м³/ч (ХВО умягчение с автоматической регенерацией по рас-ходу теплоносителя) (1 шт.) непрерывного действия. Автоматическая регенерация по расходу. Для учета потребления воды установлен счетчик воды.
Автоматизация. Оптимальный уровень оснащения приборами и средствами обеспечения безопасности. Шкаф автоматизации, шкаф электроснабжения силовой, шкаф диспетчеризации посредством GSM Ethernet с передачей аварийных сигналов на пульт диспетчера и удаленный мониторинг работы котельной установки.

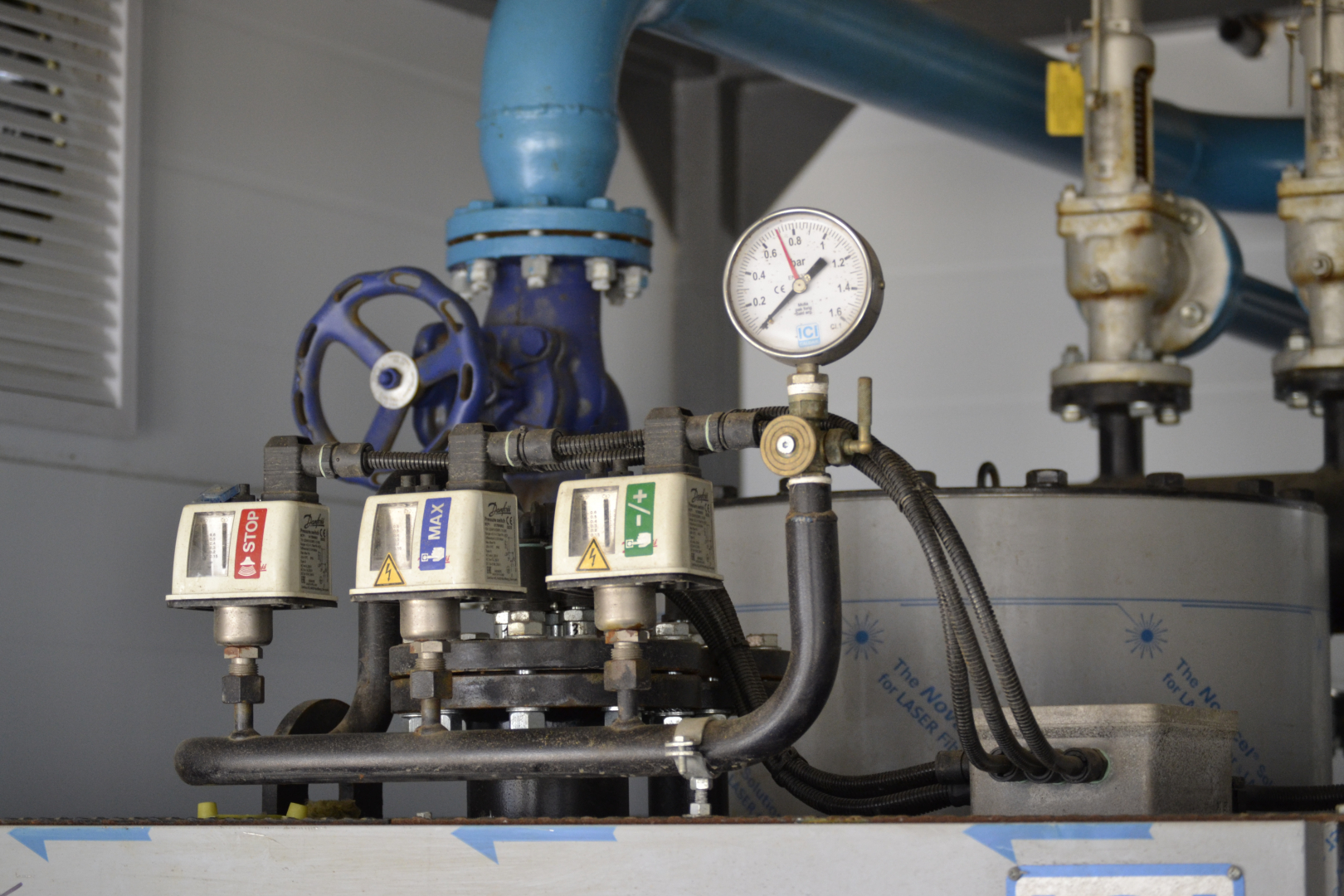

Система автоматизации котельной состоит из системы автоматики безопасности и регулирования котла, системы общекотельной автоматики
и системы диспетчерского контроля. Котлоагрегат и вспомогательные оборудование оснащены, в соответствии с действующими нормами и правилами, необходимыми средствами технологической защиты, отключающими оборудование при аварийных ситуациях, а также средствами сигнализации отклонения технологических параметров от нормы. Для обеспечения режима работы котельной без постоянного присутствия обслуживающего персонала предусмотрена система диспетчерского контроля с возможностью передачи на пульт, пребывания дежурного персонала. Пульт диспетчера принимает информацию о состоянии котельной и обеспечивает расшифровку, отображение и запоминание прямой информации с выдачей сигнала по следующим основным параметрам:

- неисправность технологического оборудования;
- загазованность по СН4;
- загазованность по СО;
- срабатывание клапана-отсекателя газа на вводе в котельную;  - пожар в котельной;
- отсутствие электропитания котельной;
- несанкционированный вход;
- давление газа
- уровень в деаэраторе
- давление пара
- уровень в котле
- работа насосов
- температура пара,
- температура воды до и после деаэратора

Предусмотрен автоматический режим работы с возможностью перехода в ручной режим.
Электроснабжение.  Электропитание котельной предусмотрено по двум взаиморезервирующим кабелям с глухозаземленной нейтралью. Тип за-щитного заземления - TN-S. Для учета потребления электроэнергии установлен электросчетчик Конструкция предусматривает системы рабочего, ремонтного и аварийного освещения. В качестве молниезащиты предлагается использовать молниеприемники, установленные на дымовой трубе. ТМ Бак запаса воды на 1000 литров, комплект из двуХ сетевыХ насосов.
Комплект запорной и регулирующей арматуры, арматуры безопасности.

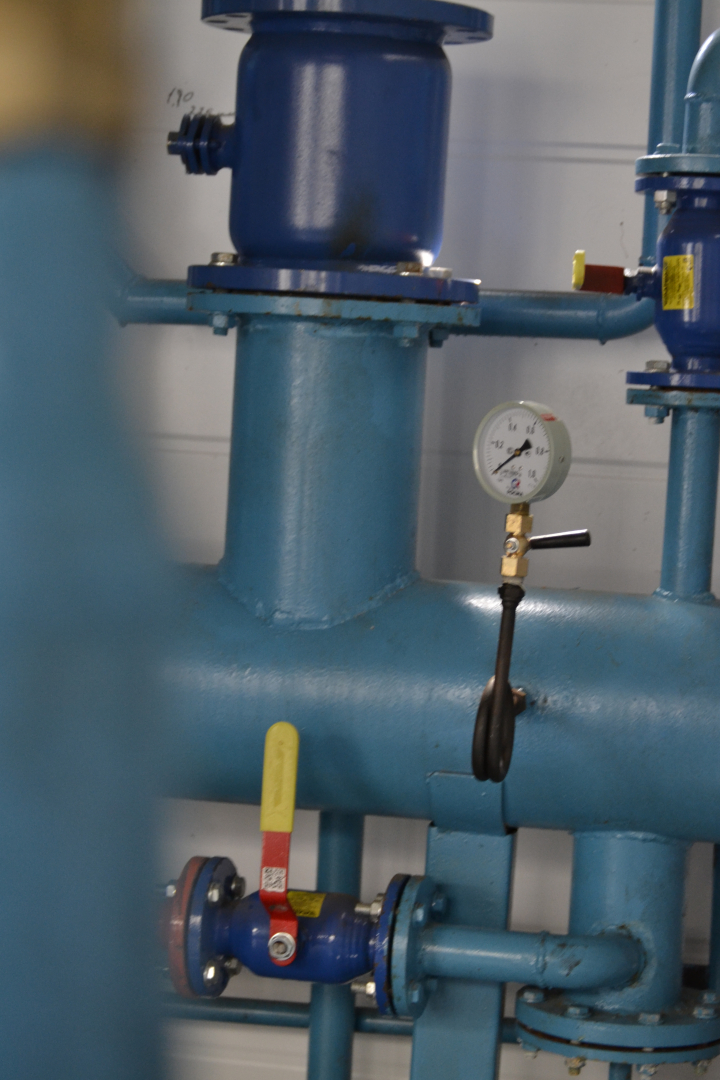

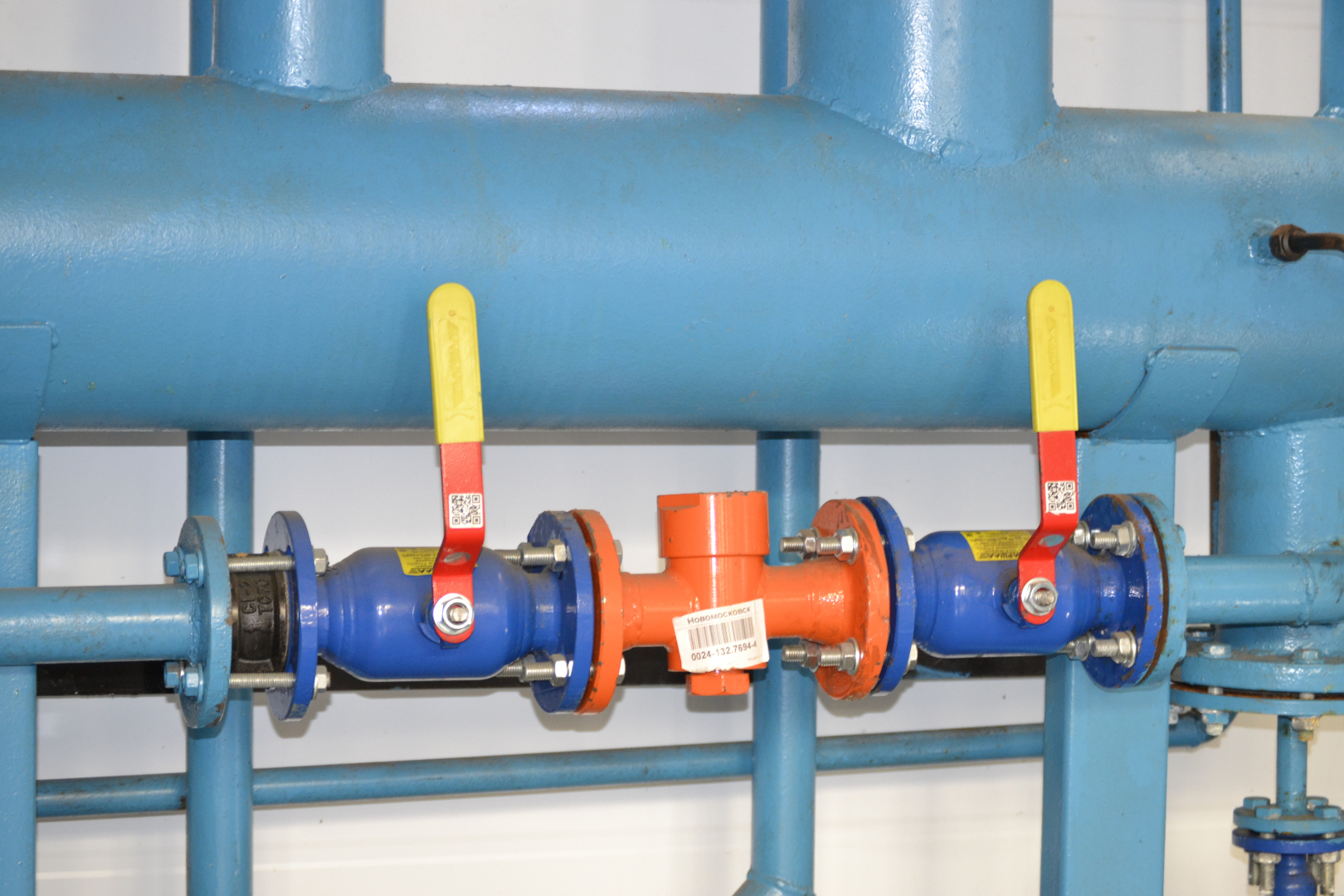

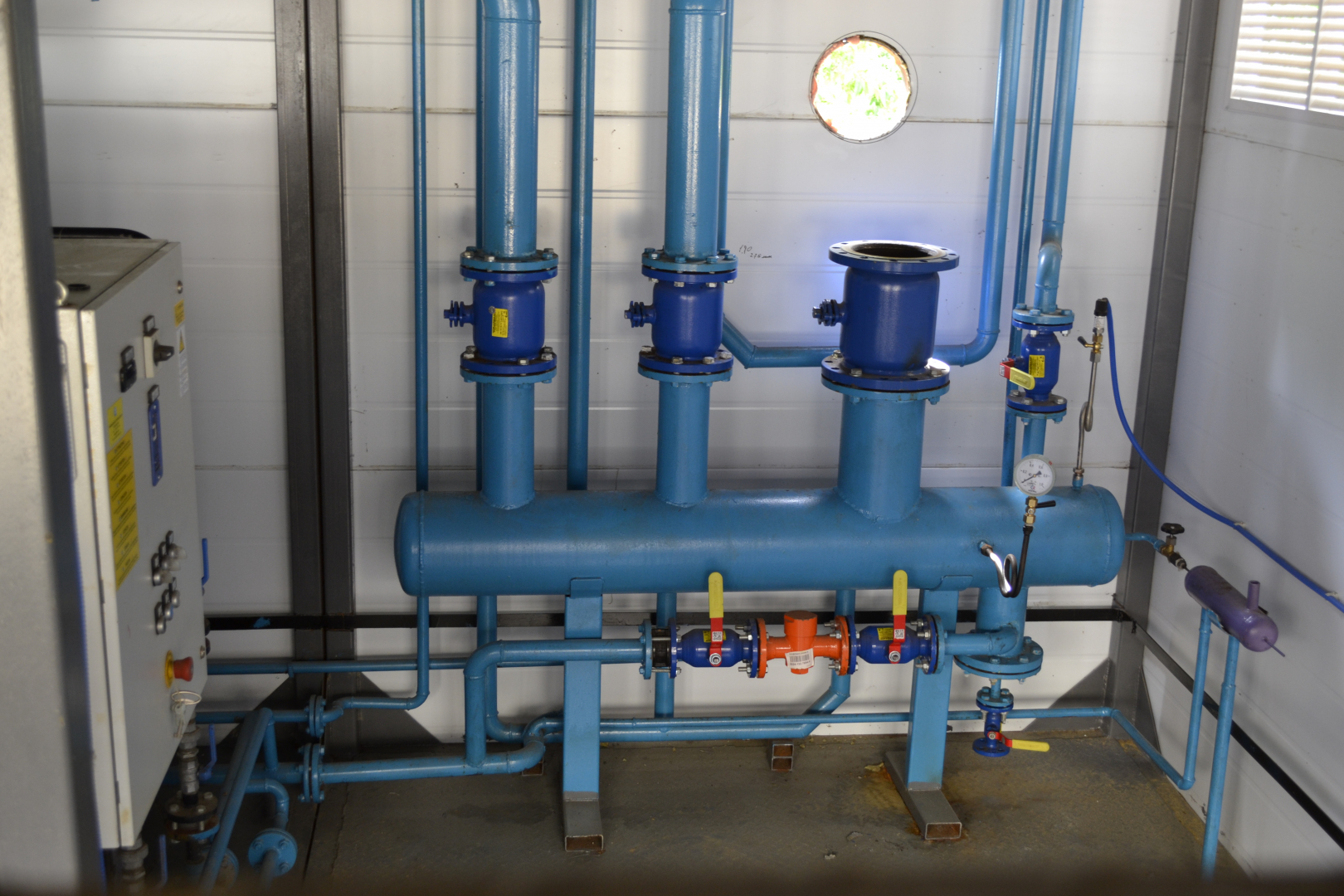

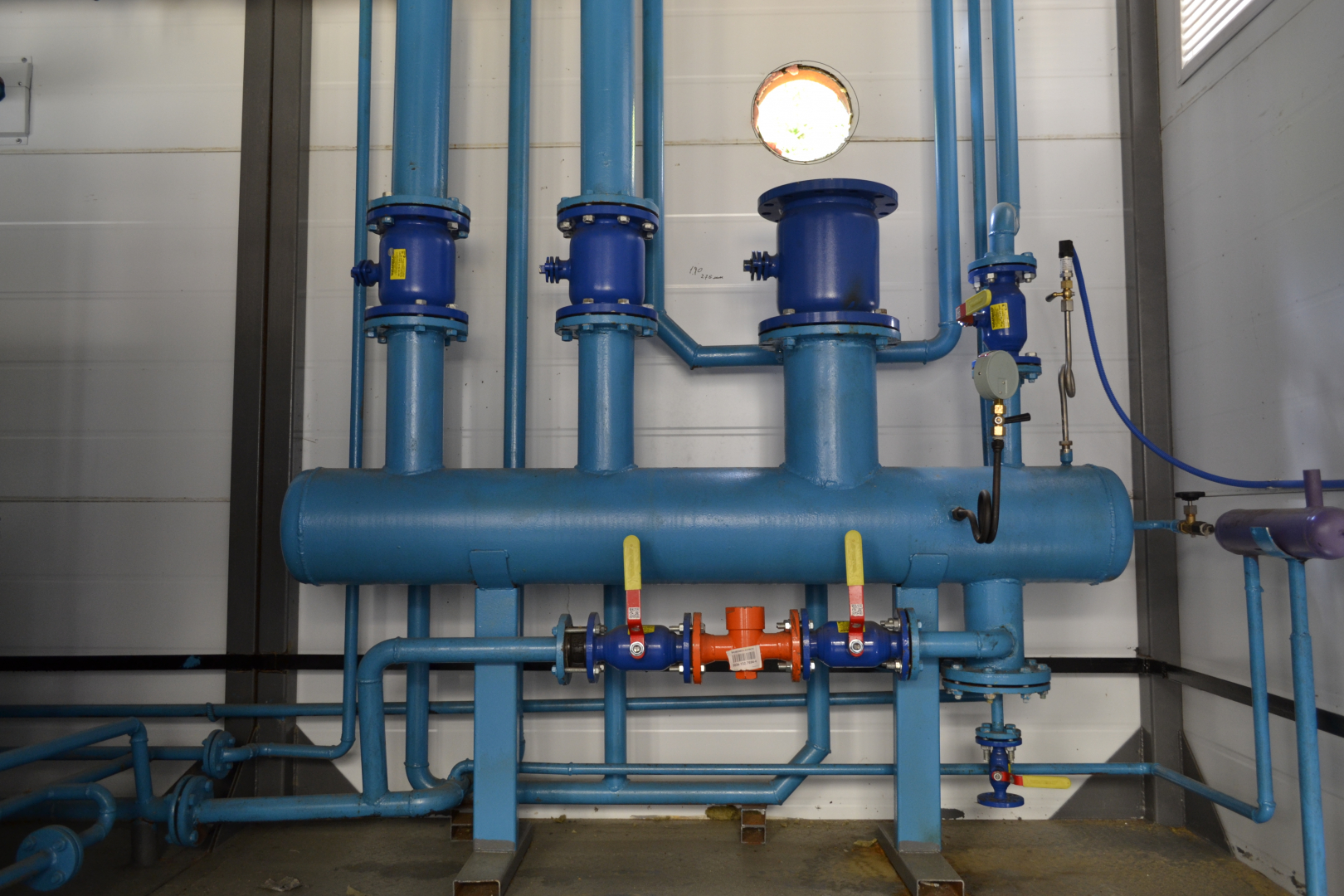

Паровой коллектор для распределения пара на потребителя 1 отвод, на нужды деаэратора 1 отвод, Трубопроводы пара котельной от котла до гребенки, от деаэратора до гребенки, трубопровод питательной воды котлов от деаэратора.

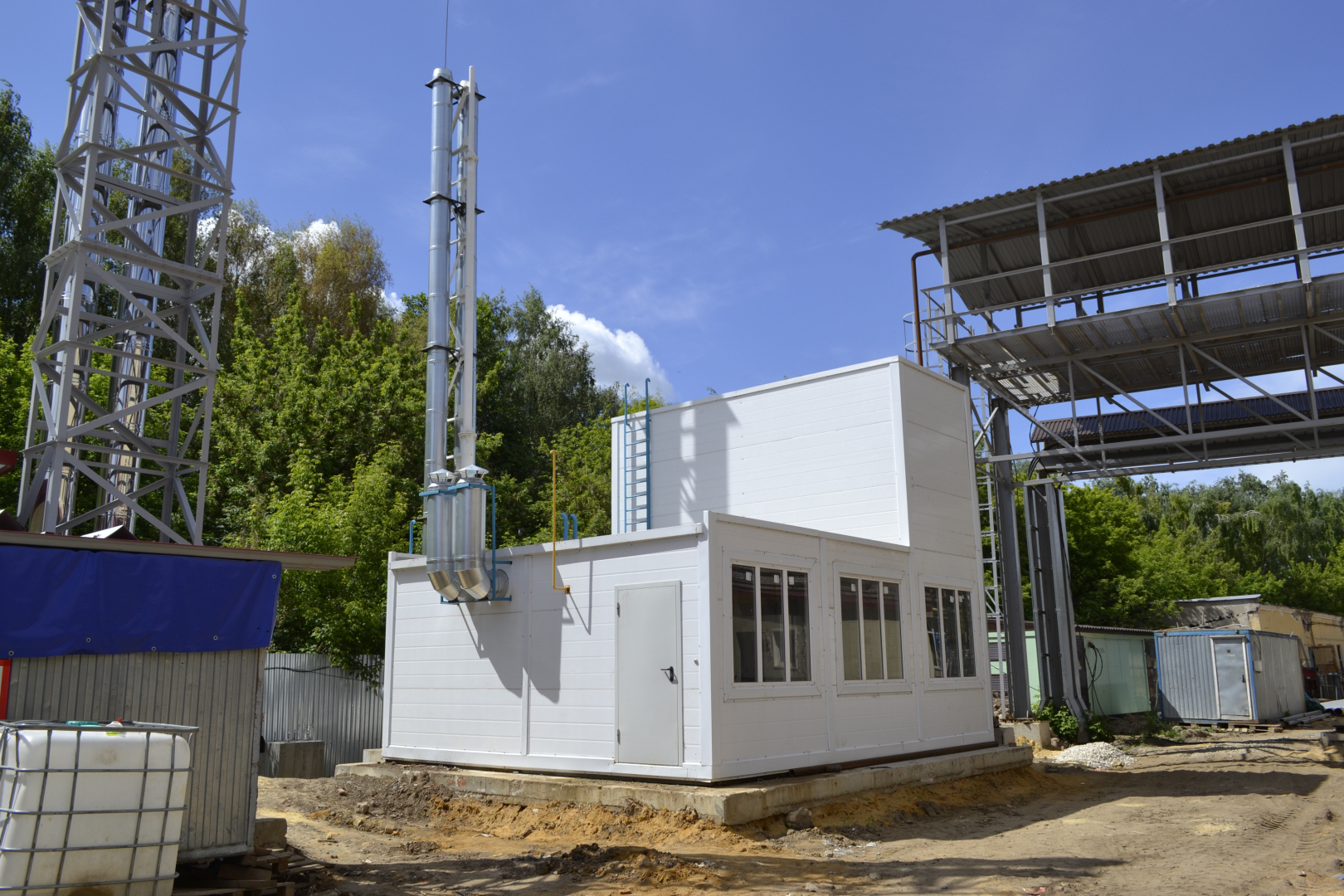

Модули контейнерного типа  Имеют размеры 2400мм*6000мм количество 4 шт и предназначены для размещения технологического и другого оборудования производственного назначения.  Модули ТКУ-РП обеспечивают:
- ограждение оборудования от неблагоприятных климатических воздействий;
- теплоизоляцию помещений;
- гидроизоляцию помещений;
- вентиляцию помещения;
- отвод с крыши атмосферных осадков;
- организацию легкосбрасываемых конструкций при помощи оконного остекления; - исключение несанкционированного доступа к технологическому оборудованию
Состав:

- металлической конструкции каркаса;
- ограждающих конструкций стен и перекрытий из сэндвич панелей (толщина стеновых панелей и перекрытий 60 мм);  - кровля плоская утепленная не эксплуатируемая;
- полы сталь;
- противопожарной двери;
- приточных и вытяжных решёток;
- окон

Стальной каркас модуля закрывается утепленными минеральной ватой сэндвич панелями толщиной не менее 50 мм. Модули ТКУ борудованы окнами, дверями, оборудуется инженерными сетями и системами, так ими как внутренняя электроводка, водопровод, канализация, вентиляция, охранная и пожарная сигнализация.
